Configuraciones de Termopares y Sensores PT100

Configuraciones de Termopares y Sensores PT100

  Configuraciones de Termopares y Sensores PT100

Los termopares y los sensores PT100 son esenciales en la medición de temperatura dentro de la industria. Gracias a la diversidad de configuraciones disponibles, se adaptan a una amplia gama de procesos y entornos, ofreciendo soluciones específicas para cada necesidad. A continuación, exploramos las principales configuraciones de estos sensores, sus aplicaciones y ventajas, optimizando el contenido para quienes buscan información técnica detallada y precisa.

1. Termopares con Cabeza de Conexión

Esta configuración, también conocida como "cabeza marinero", incorpora una carcasa resistente que protege las conexiones eléctricas del sensor. Fabricada usualmente en aluminio o acero inoxidable, está diseñada para soportar condiciones extremas como humedad, polvo o agentes corrosivos.

• Ámbitos      de uso: Industrias químicas, procesos petroquímicos, hornos y reactores      industriales.
• Beneficios      clave: La protección de las conexiones asegura un funcionamiento confiable      en ambientes hostiles. Además, la cabeza facilita la instalación de      transmisores de temperatura para convertir la señal analógica en digital.
• Ejemplo      práctico: En reactores químicos donde se manejan sustancias altamente      corrosivas, estos sensores garantizan mediciones precisas sin comprometer      su integridad.

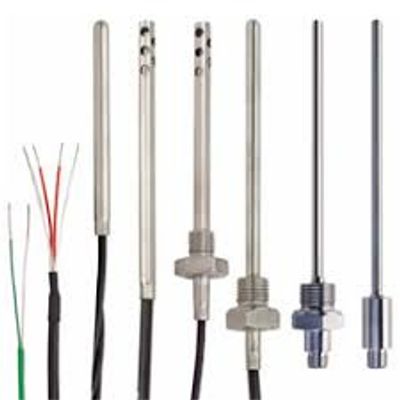

2. Termopares Tipo Sonda

Los termopares tipo sonda consisten en un tubo o vaina que contiene el sensor, con versiones tanto rígidas como flexibles. Son versátiles y se adaptan a diversos medios, como líquidos, gases o sólidos.

• Variantes:
  • Sonda       con Cable: Ideal para aplicaciones donde el sensor se conecta       directamente a un equipo remoto.
  • Sonda       con Rosca: Diseñada para fijarse fácilmente en tuberías o equipos       mecánicos.
• Aplicaciones:      Control de temperatura en la industria alimentaria, farmacéutica y de      procesos térmicos.
• Ventajas:      Fácil instalación, adaptabilidad y opciones personalizables para cada      proceso.

3. Termopares con Termopozo

Los sensores con termopozo incluyen una vaina protectora que aísla el sensor de condiciones adversas como alta presión, corrosión o abrasión. Este diseño prolonga la vida útil del sensor y facilita su reemplazo sin necesidad de detener el proceso.

• Sectores      aplicables: Petroquímica, generación de energía y procesos químicos de      alta exigencia.
• Beneficios:      El termopozo protege al sensor mientras permite el acceso para tareas de      mantenimiento.
• Ejemplo      de aplicación: En plantas de energía nuclear, donde las condiciones      extremas requieren un monitoreo constante sin comprometer la seguridad.

4. Termopares para Medición de Superficie

Los sensores de superficie son diseñados específicamente para monitorear la temperatura de superficies sólidas. Comúnmente cuentan con bases planas, imanes o adhesivos que facilitan su instalación.

• Usos      típicos: Monitoreo de motores eléctricos, sistemas de tuberías y equipos      de calefacción.
• Puntos      fuertes: Permiten mediciones sin perforar o alterar el material, siendo      ideales para aplicaciones no invasivas.
• Caso      práctico: Control térmico en superficies metálicas de equipos rotativos      industriales.

5. Termopares Tipo Bayoneta

Estos termopares cuentan con un sistema de acoplamiento tipo bayoneta, que permite una conexión rápida y segura en aplicaciones específicas.

• Campos      de utilización: Industrias del plástico, como extrusoras y prensas de      moldeo.
• Beneficios      destacados: Instalación y retiro fáciles sin necesidad de herramientas      adicionales.
• Ejemplo      de implementación: En procesos de inyección de plásticos, donde se      requiere una respuesta rápida y precisa para controlar la temperatura del      molde.

6. Termopares Flexibles

Estos sensores están encapsulados en cables de acero inoxidable trenzado o fibra de vidrio, lo que les proporciona flexibilidad y resistencia a condiciones exigentes.

• Escenarios      de uso: Lugares de difícil acceso, como conductos o zonas estrechas dentro      de maquinaria.
• Ventajas:      Alta adaptabilidad, resistencia a vibraciones y facilidad de instalación      en espacios complejos.
• Caso      de aplicación: Monitoreo de temperaturas en sistemas de escape de motores.

7. Termopares Tipo Aguja

Esta configuración presenta una punta fina y afilada que permite inserciones precisas en materiales densos o semi-sólidos.

• Aplicaciones      comunes: Industria alimentaria (medición de carnes, lácteos) y control de      calidad.
• Beneficios:      Respuesta rápida y mínimo impacto en el material analizado.
• Ejemplo      de uso: Supervisión de temperaturas en productos horneados.

8. Termopares Miniatura

Estos sensores de tamaño compacto son ideales para aplicaciones donde el espacio es limitado, como equipos portátiles o dispositivos electrónicos.

• Usos      principales: Monitoreo de pequeños motores, circuitos electrónicos y      componentes miniaturizados.
• Ventajas:      Tamaño reducido y fácil integración en sistemas compactos.

9. Uniones del Sensor: Expuestas, Aisladas o a Tierra

• Uniones      Expuestas: El sensor está directamente en contacto con el medio,      ofreciendo una respuesta rápida.
• Uniones      Aisladas: El sensor está separado eléctricamente de la carcasa, reduciendo      interferencias.
• Uniones      a Tierra: Proporcionan una respuesta más rápida que las uniones aisladas.
• Aplicaciones:      Dependiendo del tipo de unión, se usan en entornos que priorizan la      velocidad de respuesta o la seguridad eléctrica.

La variedad de configuraciones en termopares y sensores PT100 permite abordar una amplia gama de necesidades industriales. Desde aplicaciones en condiciones extremas hasta soluciones para espacios reducidos, estas tecnologías siguen siendo fundamentales para garantizar el control preciso de la temperatura en diversos procesos. Elegir el sensor adecuado depende del entorno, los requisitos del proceso y las características específicas del diseño. Si necesitas más información o asesoría técnica, estamos aquí para ayudarte.

  En DMEX Torreón, comprendemos la importancia de contar con termopares y sensores PT100 adaptados a los requerimientos específicos de cada proceso. Por ello, ponemos a tu disposición una amplia gama de configuraciones y opciones personalizables para garantizar mediciones de temperatura precisas y confiables en cualquier entorno industrial.

Asesoría Especializada para Seleccionar tu Termopar Ideal

Sabemos que cada aplicación es única. Por eso, ofrecemos apoyo para identificar el modelo de termopar o sensor PT100 que mejor se ajuste a tus necesidades. Si cuentas con una muestra del sensor requerido, nuestro equipo puede ayudarte a replicar o mejorar su diseño. En caso de no tener una muestra, solo necesitas indicarnos:

• Medidas      exactas o aproximadas del sensor.
• Tipo      de configuración deseada, como cabeza de conexión, tipo sonda, flexible o      cualquier otra.
• Condiciones      de operación, como temperaturas extremas, ambientes corrosivos o alta      presión.
• Si      no estás seguro de lo que necesitas, podemos ofrecerte una consulta      personalizada para ayudarte a tomar la mejor decisión.

Variedad de Configuraciones para Diversas Aplicaciones

En DMEX Torreón, contamos con las herramientas y la experiencia para trabajar con todo tipo de configuraciones, incluyendo:

• Termopares      con Cabeza Marinero: Ideales para entornos industriales exigentes donde se      requiere protección contra el polvo, la humedad y agentes corrosivos.
• Sondas      con Cable o Rosca: Perfectas para procesos de medición en líquidos, gases      o materiales sólidos.
• Sensores      de Superficie: Diseñados para monitorear temperaturas en equipos      eléctricos, motores o maquinaria industrial.
• Modelos      Flexibles o Miniatura: Opciones versátiles para espacios reducidos o áreas      de difícil acceso.

Cada configuración puede ser ajustada a tus especificaciones, ya sea en tamaño, material, tipo de unión (expuesta, aislada o a tierra), o cualquier otra característica técnica requerida.

En DMEX Torreón, simplificamos el proceso de cotización para que obtengas tus termopares de forma rápida y sencilla:

1. Envía      una muestra: Si cuentas con un sensor existente, podemos basarnos en él      para crear una versión personalizada.
2. Proporciona      especificaciones: Si no tienes una muestra, comparte las medidas,      materiales y detalles del proceso donde será utilizado el termopar.
3. Recibe      asesoría profesional: Nuestro equipo analizará la información      proporcionada para recomendarte la mejor opción.

Soluciones para Proyectos

Si tus procesos requieren soluciones específicas, también podemos colaborar en el diseño de sensores para condiciones extremas, como:

• Altas      temperaturas o ambientes corrosivos.
• Aplicaciones      con vibraciones constantes o cambios rápidos de temperatura.
• Mediciones      en áreas de acceso limitado o difícil.

Contacto Directo para Cotización

Estamos comprometidos con brindarte la mejor solución para tus necesidades de medición de temperatura. No importa qué tan específicos sean tus requerimientos, en DMEX Torreón contamos con la experiencia y los recursos para cumplir tus expectativas. ¡Contáctanos hoy mismo para iniciar tu cotización y garantiza el éxito de tus proyectos industriales!
